Grafana

Grafana es la capa de visualización del entorno: consume datos de MISP, OPNsense y Wazuh y los presenta en dashboards para el seguimiento del SOC.

Parámetro	Valor
VM	108 · grafana
Redes	prod0 + log0
IP (prod0)	172.17.33.154
Acceso	http://172.17.33.154:3000/
Versión probada	Grafana 12.2.0
Depende de	Wazuh, MISP y OPNsense arrancados (orígenes de sus data sources; OPNsense se conecta el último — ver nota en Validación)

Arranque

qm start 108
qm status 108
ping -c 3 172.17.33.154
nc -zvw3 172.17.33.154 3000

Validación

No basta con que la VM figure como running en Proxmox: estas comprobaciones confirman que el componente funciona correctamente y se comunica con el resto del entorno.

1. Abre la interfaz web y autentícate.
2. En Connections → Data sources, confirma que existen los data sources: misp-alerts, opensense-alerts, wazuh-alerts, wazuh-authentication y wazuh-rest-api.
3. Abre el dashboard principal y comprueba que todos los paneles cargan y reciben datos de su data source (los servicios origen deben estar arrancados).

Paneles de OPNsense sin datos por ahora

Los paneles que consumen opensense-alerts no recibirán datos hasta que OPNsense esté validado y conectado — y ese es, a propósito, el último paso del itinerario (ver Siguiente paso más abajo). No lo interpretes como un fallo de Grafana: revisa esos paneles en concreto cuando llegues a la página de OPNsense.

Configuración aplicada

Data sources

Nombre literal, no errata

El data source opensense-alerts se llama así (“opensense”, no “opnsense”) en la Grafana real de este entorno — es el nombre heredado de como se configuró originalmente, no una errata de esta página. No lo corrijas al reconstruirlo.

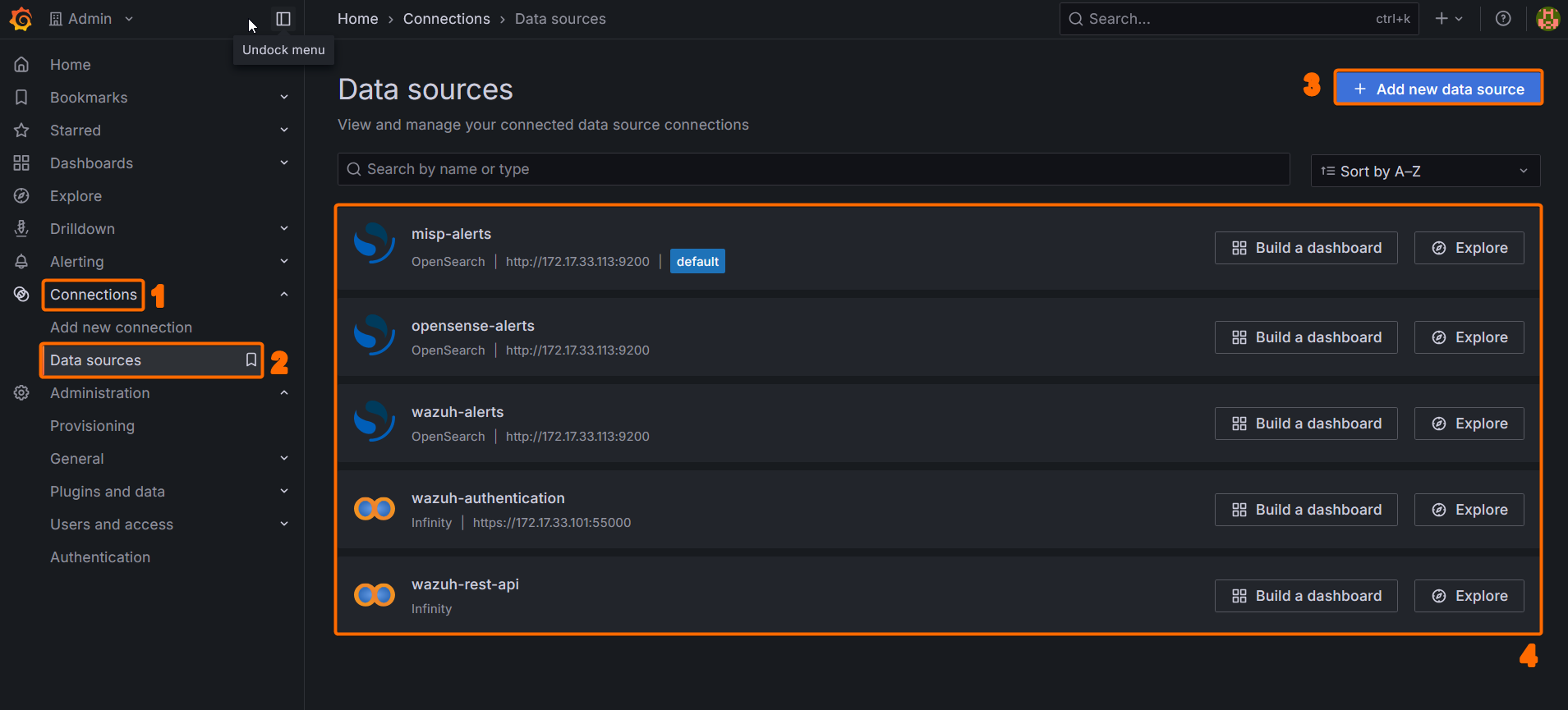

Connections → Data sources.

wazuh-authentication lleva una contraseña embebida

Este data source usa la contraseña de wazuh-wui para autenticar sus consultas contra la API de Wazuh. Si rotas esa contraseña, actualízala también aquí — ver el aviso correspondiente en Wazuh y Velociraptor.

Dashboards

Los dashboards se importan desde Dashboards → New → Import dashboard:

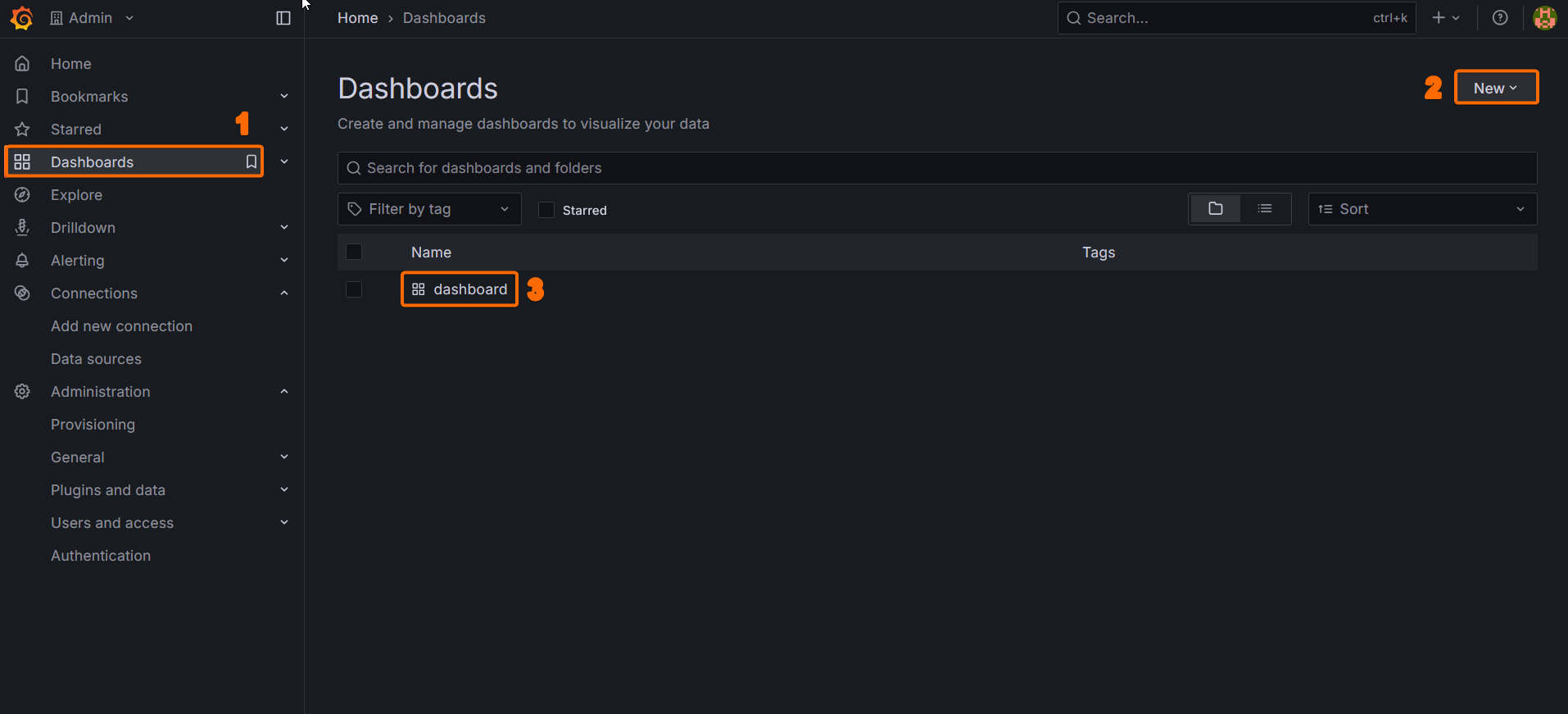

Dashboards → New → Import dashboard.

El dashboard del SOC incluye los paneles: Vulnerabilidades Críticas, Altas y Medias; Autenticaciones OK; Top 5 niveles de alerta; Top 5 eventos de hosts; Porcentaje de severidad; Top 5 MITRE ATT&CK; Top 10 conexiones de red; Mapa; e Issues.

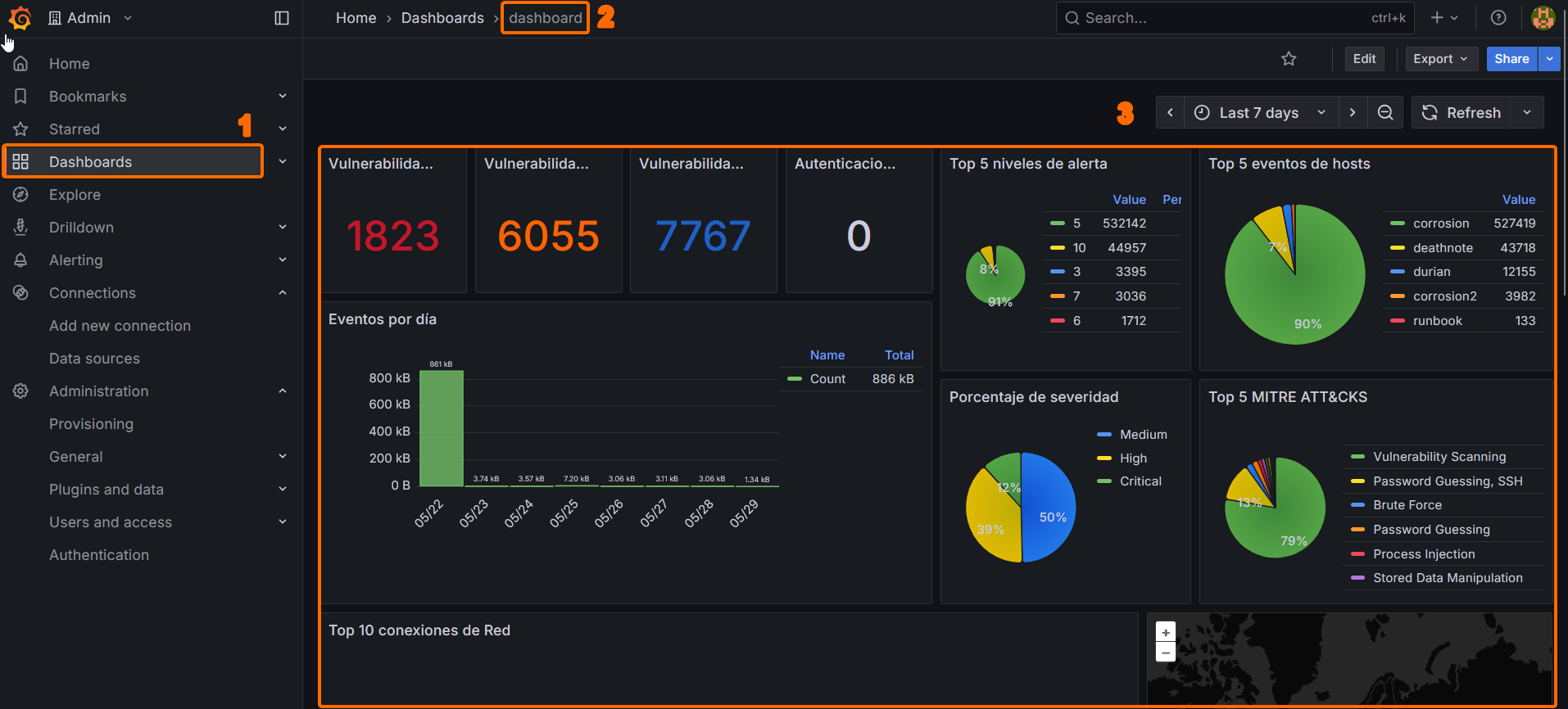

Paneles del dashboard.

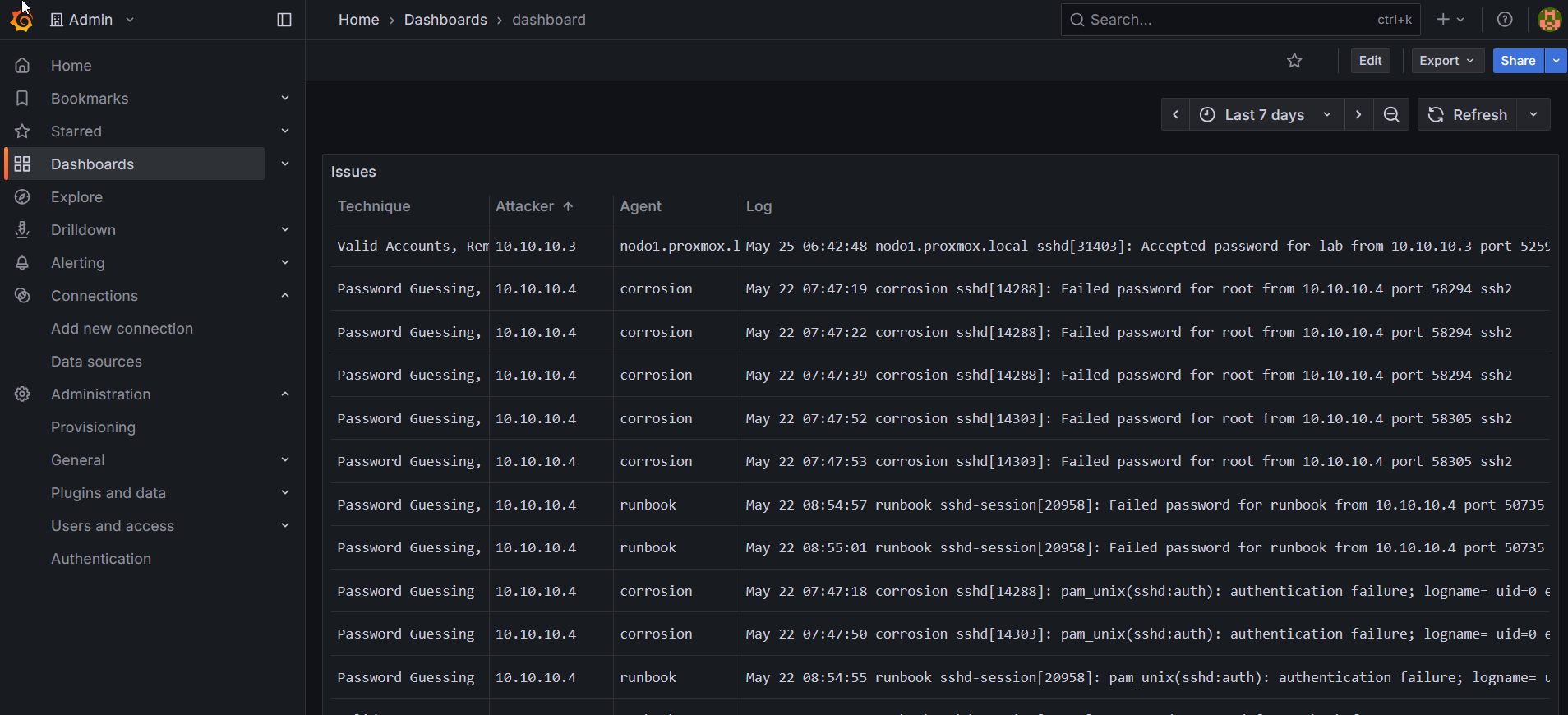

Dashboard con datos en vivo.

Credenciales

Acceso	Usuario	Contraseña
Consola/su	root	Root.Grafana
SSH	lab	Lab.Grafana
Interfaz web	admin	Admin.Grafana1!

Cambia las credenciales por defecto

Cambia estas credenciales inmediatamente después de validar el despliegue.

Siguiente paso

Continúa con fwlab, el firewall interno del laboratorio. Queda el componente más delicado para el final: OPNsense, que se valida y conecta el último.
