OPNsense

OPNsense es el firewall del entorno: enruta el tráfico entre todas las redes SOCIA, aplica NAT, publica el honeypot T-Pot y da acceso remoto mediante WireGuard. Se restaura el primero pero se valida y se conecta el último, porque es el componente con más capacidad de romper la red que lo rodea.

Parámetro	Valor
VM	100 · opnsense
Redes	prod0 (LAN), vmbr0 (WAN), dmz0, vul0 (SNIF), attack0
IP (prod0)	172.17.33.1 (LAN)
Acceso	https://172.17.33.1/
Otros puertos	WireGuard 8822/udp
Versión probada	OPNsense 25.1.12
Depende de	todos los demás servicios

SSH disponible (a diferencia de fwlab)

A diferencia de fwlab, esta máquina sí tiene SSH accesible en el puerto 22. No entrega una shell directa: cae en el menú de consola de OPNsense (el mismo que verías por consola serie/VGA), donde la opción 8) Shell abre una shell de administración.

El riesgo principal del despliegue

No conectes la WAN sin revisión previa

No conectes la WAN de OPNsense a una red física antes de verificar: la asignación de interfaces, la dirección WAN y su gateway, la red LAN y las subredes internas, las reglas de firewall y NAT, la configuración WireGuard, y la ausencia de otro DHCP/gateway en el mismo segmento.

Arrancar la VM no es el problema — mientras las bridges sean internas, OPNsense queda aislado dentro de Proxmox. El riesgo aparece al conectarlo a la red física sin haberlo revisado: IP duplicada, gateway duplicado, DHCP duplicado y la pérdida del acceso remoto al propio Proxmox.

Validación

No basta con que la VM figure como running en Proxmox: estas comprobaciones confirman que el componente funciona correctamente y se comunica con el resto del entorno.

Mientras las bridges SOCIA sean redes internas sin puerto físico, puedes arrancar OPNsense de forma segura y validarlo desde dentro del entorno:

qm start 100
qm status 100

Sobre desde dónde lanzar las siguientes comprobaciones, aplica el mismo criterio de la página de OpenSearch (otra VM ya conectada a la red, o una IP temporal en el bridge desde el propio Proxmox):

ping -c 3 172.17.33.1
curl -k -I https://172.17.33.1/

Comprueba en la interfaz web que la asignación de interfaces, alias, NAT, reglas y WireGuard corresponden con la referencia siguiente. Solo después de esta revisión se planifica la conexión de la WAN (vmbr0) a la red física.

Configuración aplicada

La configuración siguiente ya viene aplicada en el backup. Es la referencia contra la que verificar el firewall restaurado.

Asignación de interfaces

Interfaces → Assignments:

Interfaz	Dispositivo	Red Proxmox	IP
LAN	vtnet0	prod0	172.17.33.1/24
WAN	vtnet1	vmbr0	según tu red física
DMZ	vtnet2	dmz0	172.17.34.1/24
SNIF	vtnet3	vul0	172.18.1.1/24
ATTACK	vtnet4	attack0	172.31.0.1/24

Existe además la interfaz de grupo WireGuard, que OPNsense crea automáticamente para la VPN. La dirección WAN y su gateway son lo único que tendrás que reconfigurar según tu red.

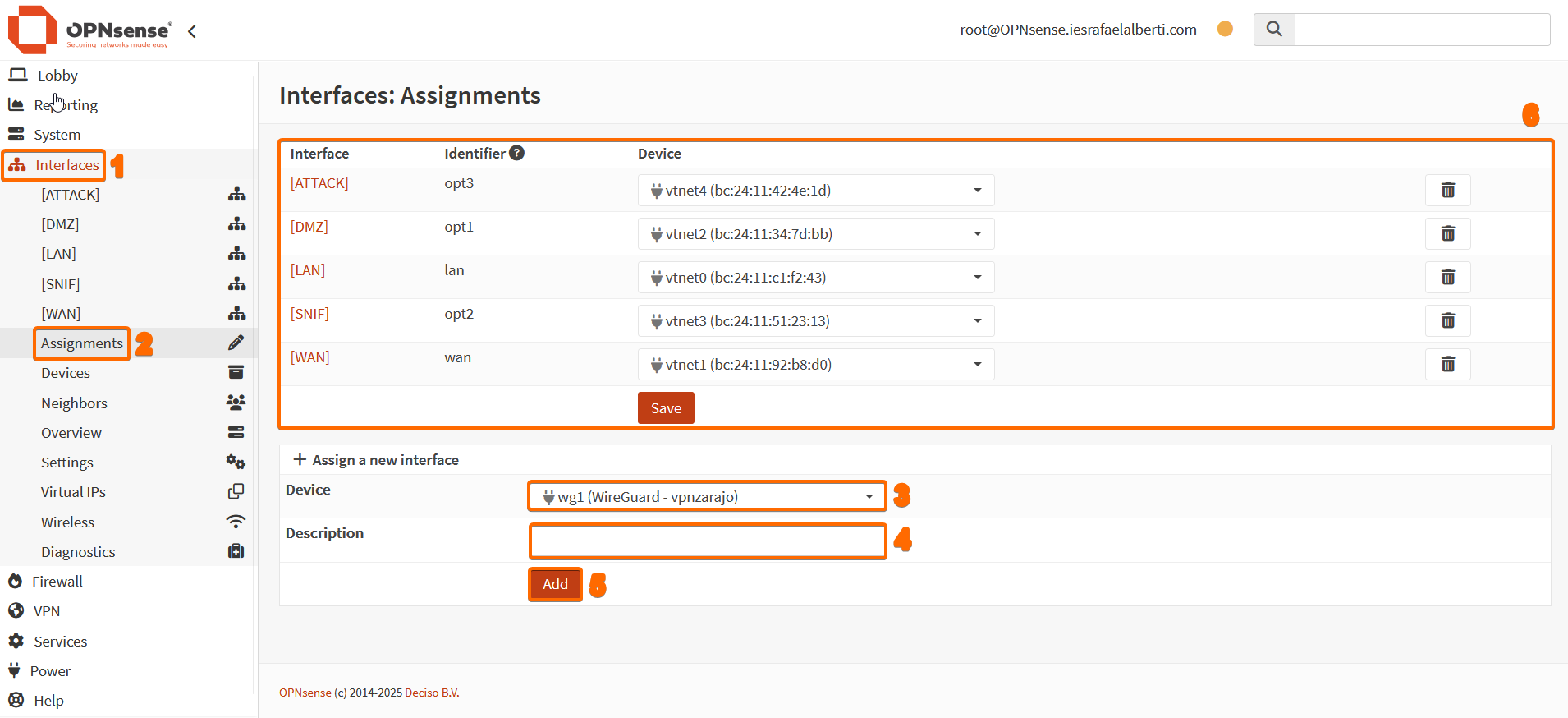

Interfaces → Assignments.

Alias

Firewall → Aliases — simplifican la definición de las reglas. Nombres, descripciones y contenidos son los valores literales configurados en el firewall:

Nombre	Tipo	Descripción	Contenido
wgport	Port(s)	puerto vpn wireguard	8822
wgnetwork	Network(s)	red de la vpn wireguard	10.0.3.0/24
snif_network	Network(s)	Lab Network to sniffing	172.18.1.0/24
tpotceports	Port(s)	Puertos redirigidos a servicios de T-Pot	22 80 443 8080 3306
tpotcehost	Host(s)	Host del T-Pot	172.17.34.10
prodnetwork	Network(s)	Red de producción	172.17.33.0/24
internalnetworks	Network(s)	redes internas privadas	snif_network prodnetwork
fwlab	Host(s)	OPNSense Firewall Laboratorio	172.18.1.200
internal_labs_network	Network(s)	Laboratories	172.18.2.0/24 172.18.3.0/24
all_labs_network	Network(s)	All Internal Lab networks	snif_network internal_labs_network
wazuh_agent_ports	Port(s)	Wazuh ports	1515 1514
Wazuh_host	Host(s)	Wazuh host ip address	172.17.33.101

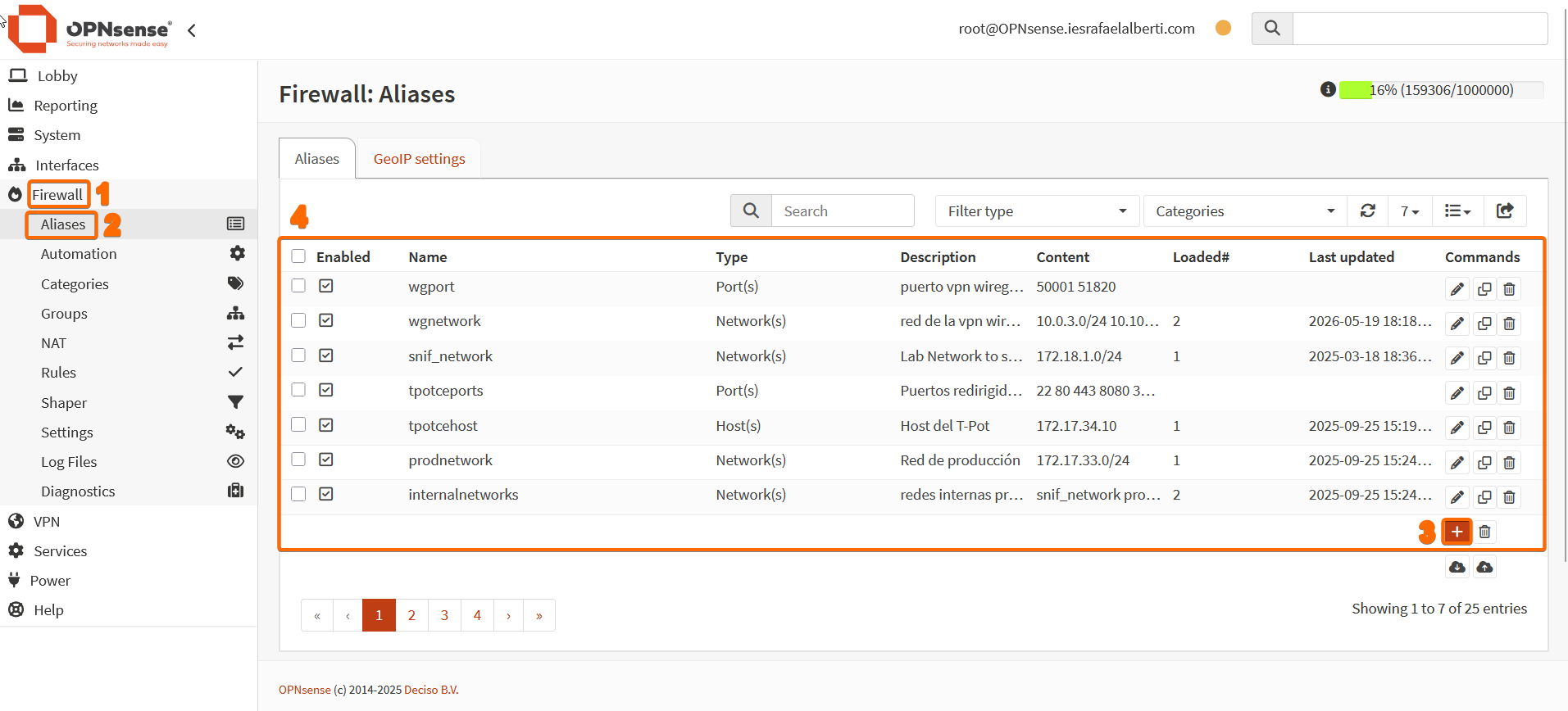

Firewall → Aliases.

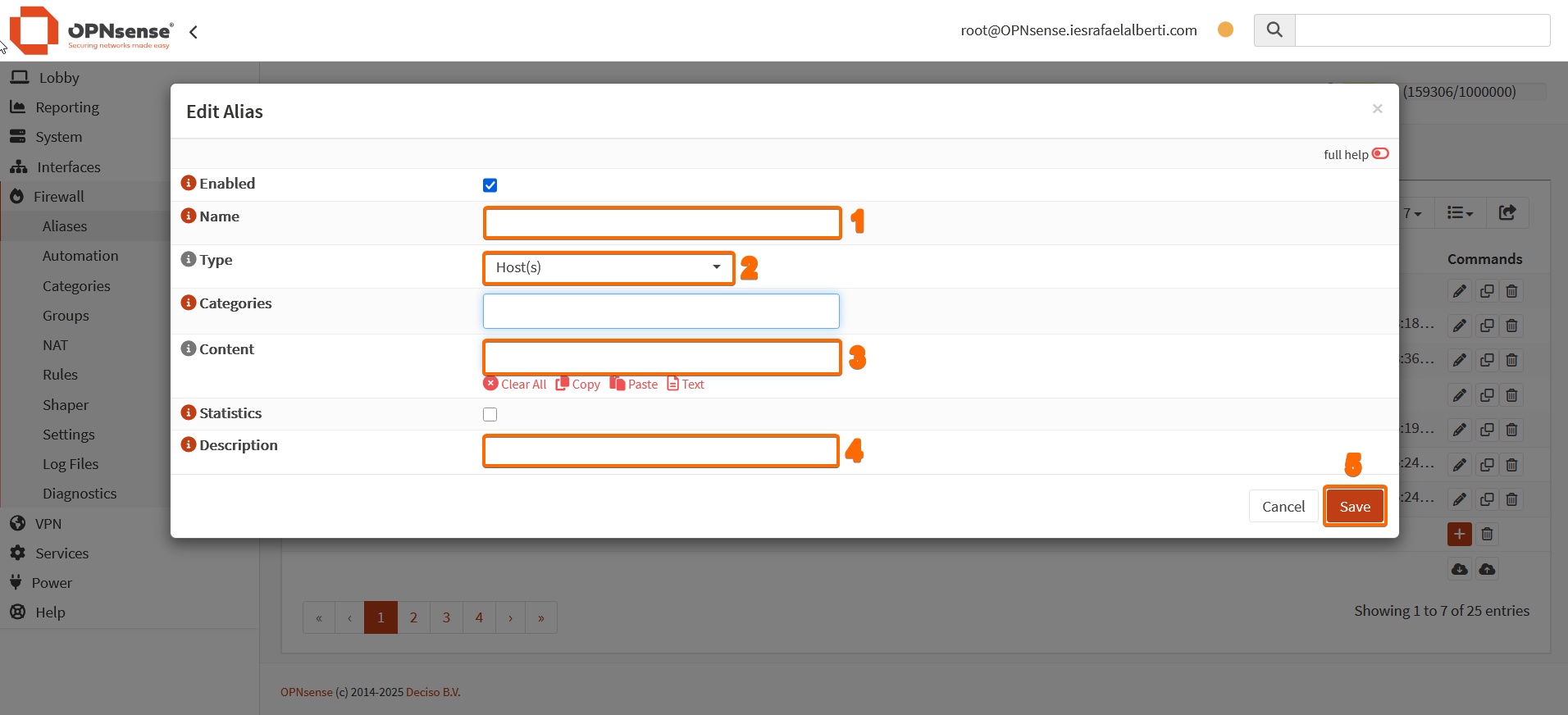

Creación de un alias: nombre, tipo, contenido y descripción.

Gateways y rutas estáticas

Las redes de laboratorio vul1 y vul2 no cuelgan directamente de OPNsense: están detrás de un segundo firewall interno (fwlab, 172.18.1.200, en la red SNIF). OPNsense llega a ellas mediante un gateway y dos rutas estáticas:

Elemento	Valor
Gateway LABGW	172.18.1.200 en la interfaz SNIF
Ruta estática	172.18.2.0/24 → LABGW
Ruta estática	172.18.3.0/24 → LABGW

El gateway WAN por defecto depende de tu red física; reconfigúralo junto con la dirección WAN.

NAT — Port Forward

Una única regla, que publica los servicios del honeypot T-Pot hacia el exterior:

Estado	Interfaz	Protocolo	Destino	Puerto destino	IP NAT	Puerto NAT
Enabled	WAN	TCP	This Firewall	tpotceports	tpotcehost	tpotceports

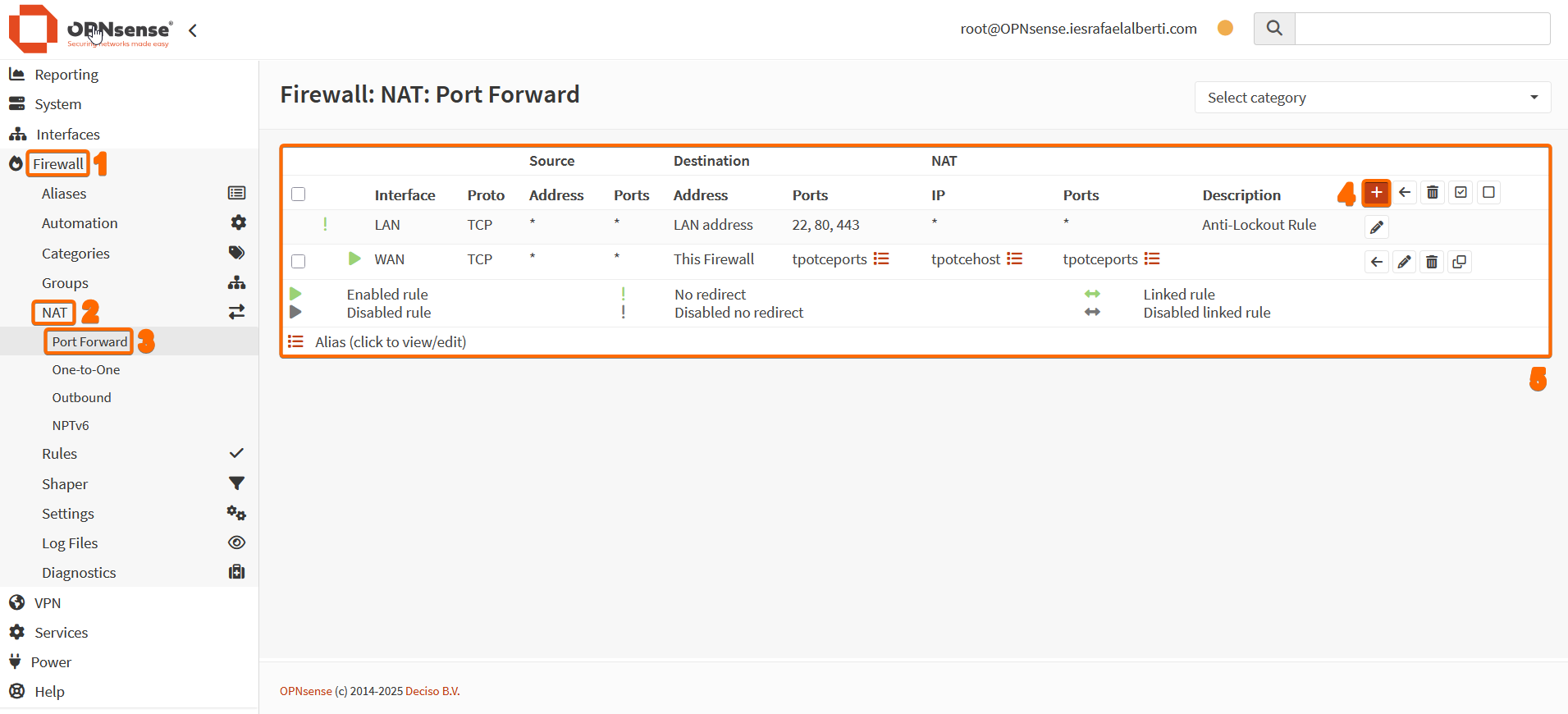

Firewall → NAT → Port Forward.

NAT — Outbound

Modo: Hybrid outbound NAT (las reglas automáticas se aplican después de las manuales). Estas reglas dan salida hacia el exterior, a través de la dirección WAN, a la VPN y a las redes de laboratorio:

Estado	Interfaz	Origen	NAT	Puerto estático
Enabled	WAN	wgnetwork	WAN address	NO
Enabled	WAN	all_labs_network	Interface address	NO
Enabled	WAN	snif_network	Interface address	NO

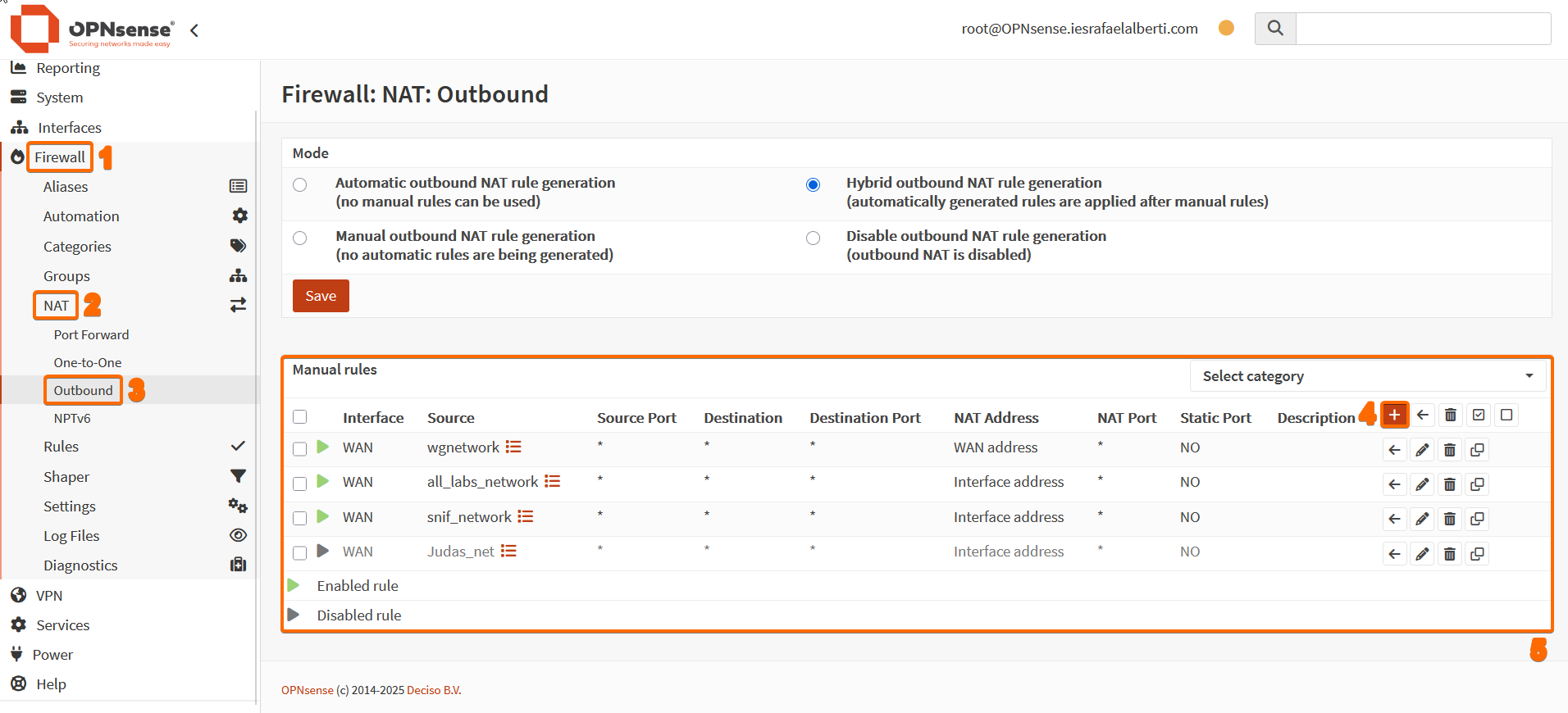

Firewall → NAT → Outbound.

Reglas de firewall

Firewall → Rules, por interfaz:

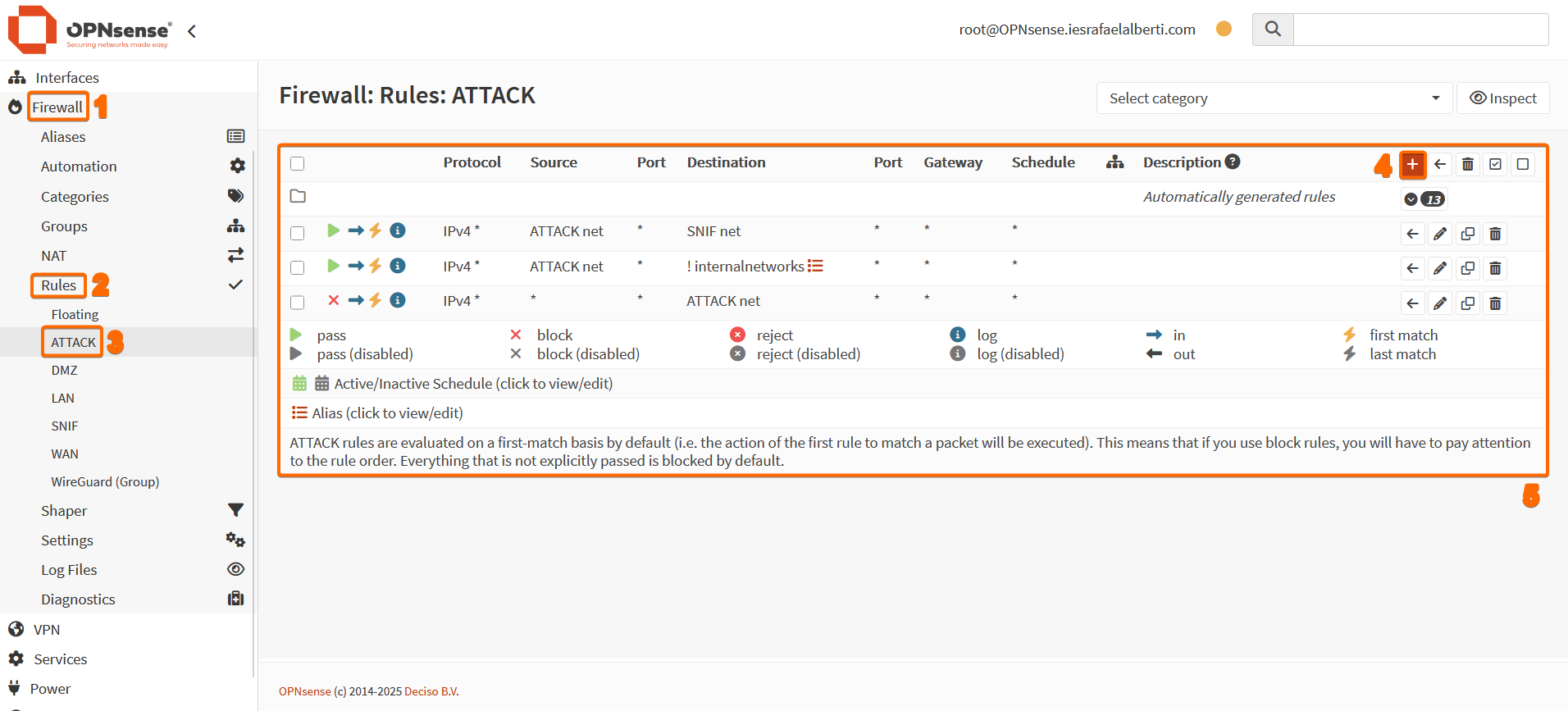

Firewall → Rules.

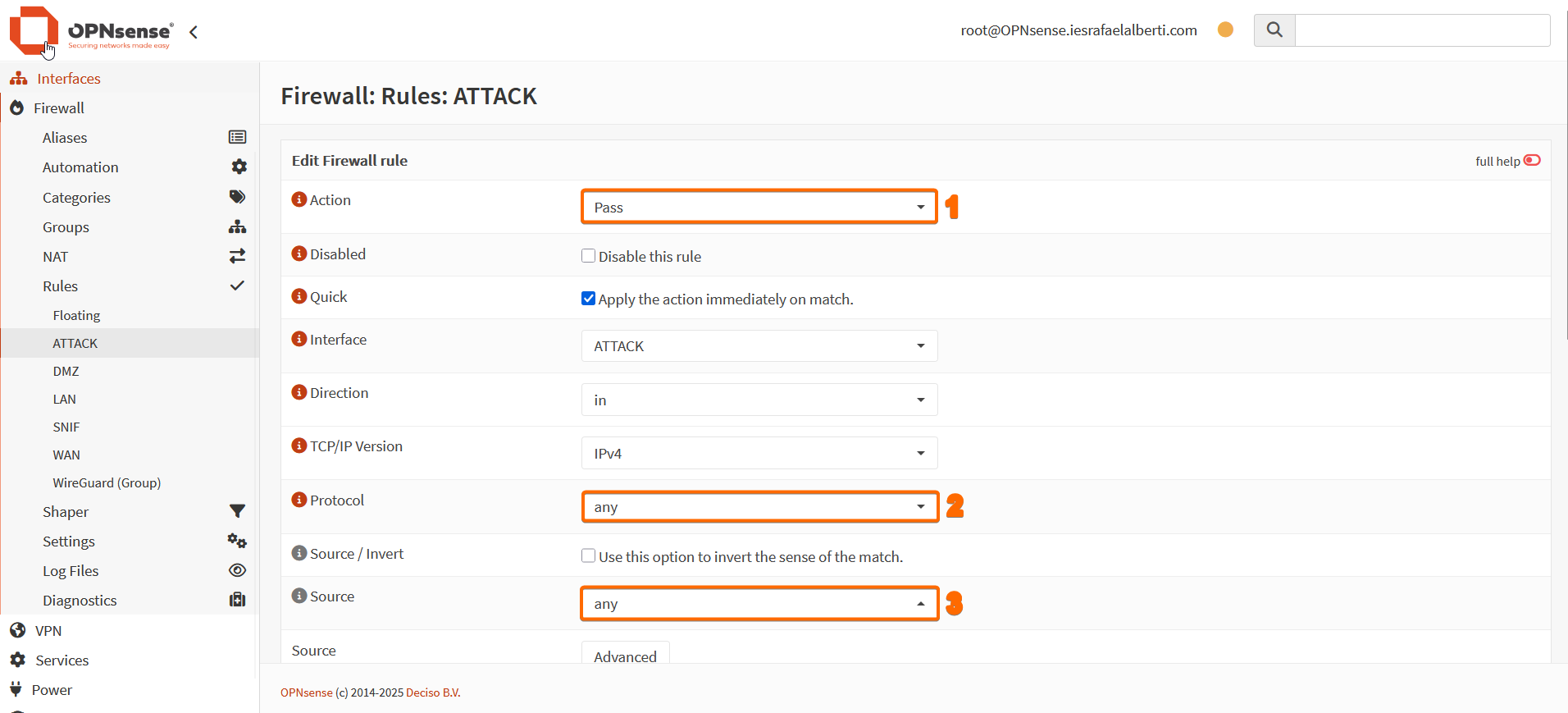

Creación de una regla: acción, protocolo, origen y destino.

En las tablas siguientes, (disabled) marca una regla presente pero desactivada (no se aplica, se documenta para no perderla); (last match) marca una regla sin quick — no corta la evaluación al coincidir, así que solo decide si ninguna regla posterior con quick coincide antes.

ATTACK — la red atacante puede alcanzar los laboratorios y salir al exterior, pero nadie entra en ella:

Acción	Protocolo	Origen	Destino
pass	IPv4*	ATTACK net	SNIF net
pass	IPv4*	ATTACK net	!internalnetworks
block	IPv4*	*	ATTACK net

DMZ — la VPN puede entrar, el honeypot T-Pot es alcanzable desde cualquier sitio y la DMZ puede salir hacia el exterior y hacia las redes de laboratorio, pero no hacia la producción ni la red de sniffing:

Acción	Protocolo	Origen	Destino
pass (disabled)	IPv4*	DMZ net	*
pass	IPv4*	wgnetwork	DMZ net
pass	IPv4*	DMZ net	!internalnetworks
pass	IPv4*	*	tpotcehost

La DMZ alcanza vul1/vul2 a propósito

internalnetworks solo contiene snif_network y prodnetwork — no incluye internal_labs_network (vul1/vul2) a propósito. La regla DMZ net → !internalnetworks deja pasar tráfico desde la DMZ (donde vive el honeypot T-Pot) hacia las redes de laboratorio, vía el gateway LABGW, igual que hace la regla equivalente de ATTACK (ATTACK net → !internalnetworks, ver arriba), documentada como diseño intencional: la idea es que las redes “expuestas” del entorno (la atacante y la DMZ del honeypot) puedan alimentar los laboratorios con tráfico real, mientras que la producción y la red de sniffing quedan protegidas detrás de internalnetworks. Si no quieres que el honeypot llegue a los laboratorios en tu despliegue, añade internal_labs_network al alias internalnetworks.

LAN — la red de producción sale libremente; desde fuera solo entran los clientes VPN:

Acción	Protocolo	Origen	Destino
pass	IPv4*	LAN net	*
pass (disabled)	IPv6*	LAN net	*
pass	IPv4*	WireGuard net	LAN net
pass (disabled)	IPv4*	*	LAN net

SNIF — las redes de laboratorio se comunican entre sí y con el exterior, con paso explícito de los agentes Wazuh hacia el manager:

Acción	Protocolo	Origen	Destino	Puerto destino
pass	IPv4*	SNIF net	*	*
block	IPv4*	*	ATTACK net	*
pass	IPv4*	*	SNIF net	*
pass	IPv4*	WireGuard net	all_labs_network	*
pass	IPv4*	*	all_labs_network	*
pass	IPv4*	all_labs_network	*	*
pass	IPv4* TCP/UDP	all_labs_network	Wazuh_host, LAN net	wazuh_agent_ports
pass (disabled)	IPv4*	*	fwlab	*

WAN — desde el exterior solo se publican la VPN WireGuard y el honeypot T-Pot:

Acción	Protocolo	Origen	Destino	Puerto destino
pass (last match)	IPv4 UDP	*	This Firewall	wgport
pass	IPv4 TCP	*	tpotcehost	tpotceports
pass	IPv4*	all_labs_network	*	*

Regla WAN sospechosa — revisa antes de publicar

La regla pass IPv4* all_labs_network → * en WAN no tiene descripción ni justificación aparente: acepta en la interfaz externa tráfico cuyo origen son direcciones privadas de las redes de laboratorio (172.18.x). Estas direcciones nunca deberían aparecer legítimamente como origen en la WAN, y la regla anula la protección antispoofing para ese rango si algún paquete llegara con ese origen falsificado. No hay comentario en la configuración que explique un propósito real (a diferencia de la regla de WireGuard, que sí lo tiene). Todo apunta a un resto de pruebas de alguna sesión de administración anterior. Revísala y, si no tiene un propósito documentado, elimínala antes de conectar la WAN a producción.

WireGuard (grupo) — los clientes VPN acceden a todo el entorno:

Acción	Protocolo	Origen	Destino
pass (last match)	IPv4*	wgnetwork	*

Credenciales

Acceso	Usuario	Contraseña
Interfaz web	root	Root.Opnsense1!
SSH / consola	root	Root.Opnsense1! (misma cuenta que la web)

Cambia las credenciales por defecto

Cambia estas credenciales inmediatamente después de validar el despliegue. Regenera las claves WireGuard sin excepción: el config.xml restaurado contiene la clave privada del servidor en texto plano, así que las del backup distribuido son públicas por definición — no solo si el backup procede de otro despliegue.

Siguiente paso

OPNsense es la última máquina que se valida. Con ella confirmada, todo el entorno está desplegado y probado — continúa con la puesta en marcha para dejarlo listo en producción.
